2026-06-114
COB灯带需要散热，而且散热处理是否到位，直接决定灯带在实际项目中的光衰速度和色温漂移程度。
COB灯带即使功率不大，仍然是半导体发光器件，电光转换效率约在30%-40%之间，剩余60%-70%的能量以热量形式释放。热量不被导走，灯珠结温就会持续攀升。结温每升高10℃，LED的理论寿命通常会减半。
COB灯带和传统SMD灯带在散热需求上有显著差异，但差异不在“需不需要”，而在“热量表现形态”。

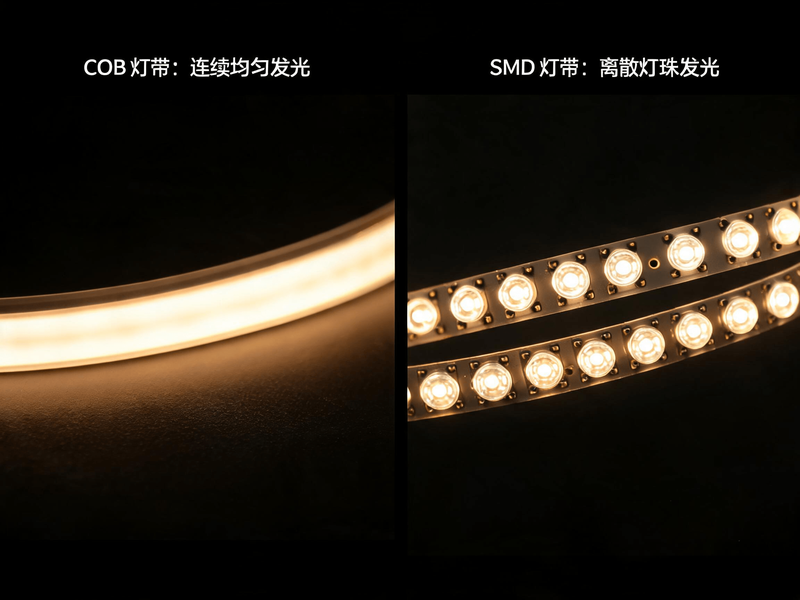

SMD灯带的灯珠是离散的，热量集中在每个独立的2835或5050封装体上，灯珠之间有FPC基材隔开，热量分布呈现“热点式”。COB灯带是倒装芯片直接固晶在柔性基板上，荧光胶层连续覆盖，工作时整条灯带均匀发热，发热区域连续且面积更大，但因为单位面积热流密度可能低于SMD灯带的单个灯珠热点，给人一种“COB温度更低、不需要散热”的错觉。
这个错觉很危险。
在狭小密闭空间里，连续发热体如果没有散热路径，热量累积速度不会比点状热源慢。而且COB灯带一旦出现局部过热，荧光胶碳化变黑的速度更快，视觉上表现为整段整段的色温偏移和亮度衰减，修复成本远高于替换单颗灯珠。
工程采购时，必须把散热材料和灯槽结构一同纳入设计选型。不能只看灯带账面参数，FPC铜箔厚度、背胶是否为导热胶、灯槽是否为铝材、灯槽尺寸是否允许空气对流，这四个要素决定了一条COB灯带在项目里的实际寿命。
很多初次接触COB灯带的采购商，会把散热问题和产品品质直接画等号，认为“发热就是芯片不行”。
这种理解需要纠正。LED发热是半导体发光的副产物，无法消除，只能管理。COB灯带所用的倒装芯片，优势在于没有金线、热阻更低、芯片产生的热量能更快传导到基板上。换句话说，好的COB灯带不是在“不发热”，而是在“能更快把热带出来”。
但导热快和散热好是两回事。芯片把热量高效传导到FPC基板之后，如果基板背面的热量没有去处，整个系统还是会升温。这就像把水龙头开大，水流进了水槽，但水槽下水管堵死了，水依然会溢出来。
COB灯带的散热路径很短：芯片→固晶胶→FPC铜箔→FPC基材→安装界面→环境。

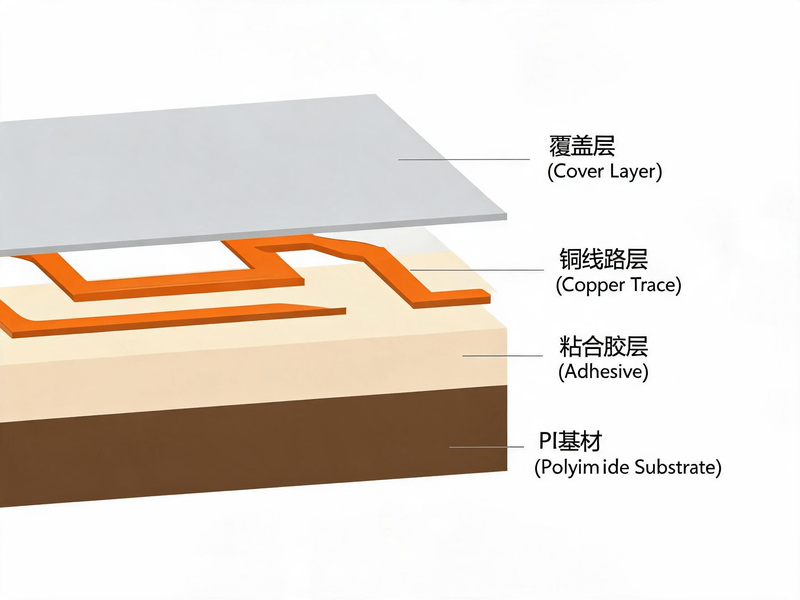

整条路径中，FPC的材料规格是行业里被严重低估的变量。
市面上COB灯带用的FPC，铜箔厚度从0.5盎司到2盎司不等，基材有压延铜和电解铜之分。对于10瓦/米以上的COB灯带，1盎司以下的铜箔在密闭环境里几乎无法提供足够的热扩散能力，灯带表面温度会比2盎司铜箔方案高出8到15℃。
这是我们在实验室用同款芯片、不同基板实测过的数据，不是理论推算。
采购时，不要只看灯带亮不亮、光效高不高。可以问供应商一个关键问题：FPC铜箔的盎司数和基材类型。2盎司压延铜的导热表现明显优于1盎司电解铜，这是两条在外观上几乎看不出来，但在寿命测试里差异显著的分界线。
散热条件与光衰速度的量化关联
散热条件好不好，最终反映在光衰数据上。
下面这张表，是同款COB灯带（10瓦/米，24V，3000K）在不同散热界面下，点亮3000小时后的光衰对比：
| 散热条件 | 3000小时光衰 | 色温漂移 | 适用工况 |
| 粘贴于2mm铝型材 | ＜3% | 无明显漂移 | 高端酒店/商业空间 |
| 粘贴于石膏板表面 | 5%-8% | 幅偏微绿 | 普通家居吊顶 |
| 悬空/仅两端固定 | 12%-18% | 明显偏蓝 | 临时展陈 |
| 密闭硅胶套管 | 15%-25% | 严重漂移 | 户外防水需降额使用 |
同一条灯带，同一个供应商，安在铝型材上和塞在密闭空间里，3000小时之后的光衰差距可以到5倍以上。项目上COB灯带出了问题，真不一定是谁家灯带质量差，很多时候是散热边界条件被忽略了。
很多工程商知道灯带要配铝型材，但实际操作中常常走入误区。
误区一：灯带背胶直接粘进铝槽，不加导热介质。3M背胶本身是热的不良导体，灯带和铝材之间隔了一层塑料，散热效果大打折扣。正确做法是使用导热背胶的COB灯带，或者在铝槽内涂覆薄层导热硅脂。
误区二：铝槽太浅，灯带发光面离PC扩散罩太近，灯珠发出的光部分被罩子反射回灯带表面，形成二次加热。灯槽深度至少保留8mm以上的空腔，给空气留下对流余地。
误区三：高功率灯带用在超窄铝槽里。12瓦以上的COB灯带，建议铝槽宽度不小于12mm，铝材壁厚不小于1mm，否则铝材本身的热容量不足以吸收和耗散灯带持续输入的热量。 程案例：酒店走廊暗藏灯带的散热改造
杭州一家四星级酒店在2023年翻新走廊暗藏灯带，原设计采用8瓦/米COB灯带，安装方式为直接贴敷在木工板灯槽内，无铝型材。
运行约4个月后，多条灯带出现局部偏蓝和亮度明显下降，酒店工程部判断为产品品质问题，要求供应商更换。
更换前我们做了现场测温，密闭灯槽内空气温度稳定在58℃，灯带表面温度达到71℃。这个温度下，LED结温已经超过芯片规格书允许的长期工作温度上限。
解决方案不是换更高功率的灯带，而是降额使用5瓦/米版本，同时在木工板灯槽底面加装12×4mm的铝条，灯带通过导热背胶粘贴于铝条上。改造后灯带表面温度降至49℃，亮度虽然比8瓦/米低，但照度均匀度和连续工作稳定性大幅提升。
酒店项目里，暗藏灯带的维护成本远高于灯带本身的物料成本，一次检修要搭脚手架、拆天花，散热投入是典型的小成本避免大麻烦。
从采购角度，散热不是一道“有或没有”的是非题，而是一个需要根据项目实际工况做匹配的系统参数。
低功率场景（5-8瓦/米，明装或简单铝槽）：1盎司铜箔FPC加普通背胶基本可以满足需求，光衰控制在可接受范围。
中功率场景（10-14瓦/米，密闭灯槽或长距离连续点亮）：必须要求2盎司铜箔、导热背胶，同时设计铝型材散热路径，安装说明里要明确灯槽最小尺寸和铝材壁厚。
高功率场景（15瓦/米以上）：建议主动散热方案，或者在选型阶段直接拆分为多条中功率灯带并联使用，避免单条集中发热。
还有一个容易被忽略的点：连接件的电阻发热。长距离项目里，灯带与灯带之间的焊接点或快接插头如果接触电阻偏大，连接处会成为额外的发热点，严重时烧焦FPC、熔断焊点。工程上建议超过5米连续使用时，让供应商提供整卷定长加工，减少现场接头数量。
户外项目里的COB灯带，防水和散热是一对天然矛盾。
套硅胶、滴胶、挤塑套管，这些防水工艺本质上是给灯带穿了一件“棉袄”，热量更难散逸。同功率的COB灯带，裸板在25℃环境里表面温度可能是45℃，穿进硅胶管后温度可能飙到60℃以上。
户外高湿高温环境下的项目，如果必须用COB灯带，稳妥的策略是降功率使用，留足散热余量。或者改用铝槽加灌封导热胶的方案，铝槽同时承担结构防水和散热两个功能，成本更高，但在长期可靠性上比简单套管的方案更有
6. 对比表格
COB灯带常用散热方案对比：
| 散热方案 | 散热效率 | 成本增量 | 安装复杂度 | 适用场景 |
| 2mm以上壁厚铝型材+导热背胶 | 高 | 中等 | 低 | 商业空间暗藏灯槽、酒店走廊 |
| 薄壁铝型材+普通背胶 | 中 | 低 | 低 | 一般家居局部重点照明 |
| 导热背胶+石膏板直接贴敷 | 中低 | 极低 | 极低 | 低功率基础照明，开放式明装 |
| 悬空安装/两端卡扣固定 | 极低 | 无 | 极低 | 临时性展陈，短时点亮 |
| 铝型材+导热灌封胶（户外） | 高 | 高 | 中 | 户外水景、建筑轮廓、高湿区域 |
| 硅胶套管（IP65以上） | 低 | 低 | 中 | 户外防水但需降额使用 |
