COB灯带到底能用多久
在理想实验环境下，优质COB灯带的机械寿命通常为30000到50000小时。机械寿命指光源维持通电状态的时长，不等同于实际可用寿命。工程上真正有价值的是“有效光输出寿命”，多数项目采用L70标准——光通量衰减至初始值70%时的时间点。COB灯带因封装结构均匀，通常能做到L70≥36000小时，比同规格SMD灯带高出不少。

实际工程中，这个数据会大幅波动。我们2022年经手过一个商业综合体项目，地下车库使用某品牌COB灯带，系统环境管理到位，运行3年后实测光通维持率仍保持在85%以上。同一品牌在另一个户外檐口项目中，因安装时未处理好散热通道，18个月后局部光衰超过40%。不是产品不一致，而是应用环境决定了寿命。

封装结构与散热效率的关系
COB灯带的芯片直接封装在柔性基板上，荧光胶体连续覆盖，点光源变成连续光面，热量分布更均匀。这个结构决定了COB灯带的散热效率比SMD灯带高，同等功率下工作结温更低。

按照阿伦尼乌斯定律，LED结温每降低10℃，寿命延长一倍。COB灯带基板一体化设计让热阻显著下降，实测中，同规格COB灯带工作结温比SMD灯带低8到12℃。这意味着即使使用相同品牌芯片，COB灯带的理论有效寿命也比SMD灯带长不少。

但这里有个前提——胶体和基板的材料必须达标。如果胶体热稳定性差、基板铜箔厚度不足，散热优势会被抵消。一些低价COB灯带为节约成本，采用覆铜厚度仅0.5oz的基板，初期使用看不出问题，半年后胶体变黄开裂，导致光衰急剧加速。

电源驱动的真实影响
很多工程商把注意力放在灯带上，电源却成了短板。LED灯带的寿命瓶颈往往不在芯片，而在驱动。劣质电源输出的纹波电流过大，芯片承受的结温波动远高于标准值，每发生一次热冲击，荧光粉转换效率和封装材料都会受到微观损伤。

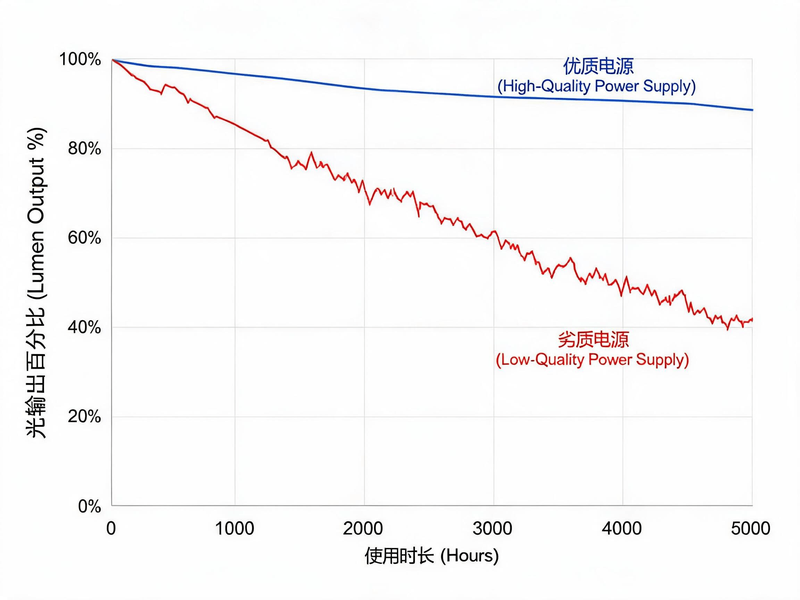

某品牌商2023年做过批量对比测试，使用恒压电源方案时灯带5000小时光衰为6%左右，使用低质非恒流电源时同款灯带光衰达到19%。电源质量直接写入光衰曲线。对于大型项目，建议采用可调恒流驱动方案，前期成本虽然高一些，但从全生命周期来看，可维护性和光通维持率明显占优。

胶体老化比芯片失效更早
COB灯带特有的风险是封装胶体老化。COB灯带的胶体直接暴露在环境中，没有传统SMD灯带的支架和透镜保护。长时间受紫外、湿热、盐雾等环境影响，胶体会发生黄变、龟裂、脱层。

我们有个东南亚酒店项目的教训。该酒店采用单色温COB灯带作为客房主照明，安装初期效果很好，柔和均匀。一年半后，靠近落地窗区域的灯带胶体明显黄变，色温从3000K偏移到接近3500K，光通量也下降了25%。原因在于该区域灯带长期暴露在间接紫外线中，选用的不是户外级封装胶。

这一点采购时必须向厂家确认胶体类型和耐候性参数，常规室内款和半户外款差别很大。

色温漂移与寿命衰减同步
光衰不只看亮度，色温偏移同样影响商业空间的视觉品质。高端商业空间对光色一致性要求很高，色温偏差超过±150K会被视为不合格。

COB灯带由于荧光胶体连续分布，色温均匀性好，但胶体老化后会同时发生亮度衰减和色温漂移。我们建议工程项目在验收文件里约定两项指标：L70维持时间和色温偏差范围，把“寿命”从单一时间概念变成可验收的多维标准。

B2B采购的寿命评估方法
采购时不能只看产品手册上的50000小时，可以要求厂家提供LM-80检测报告。LM-80是IES制定的LED光源流明维持率测试标准，检测在特定温度下6000小时以上的光通维持数据。如果厂家只能提供简单的老化测试报告，缺乏权威第三方认证，那么承诺寿命的参考价值就要打折扣。

我们给工程客户的建议是把寿命指标拆成三个层面评估：芯片级寿命、封装级寿命、系统级寿命。芯片级看LM-80报告，封装级看胶体耐候性和基板散热能力，系统级看电源方案和安装环境热管理。

不同应用场景的寿命预期
室内干燥环境，如酒店客房、商业展示，优质COB灯带有效寿命通常可达5年以上。半户外环境，如遮雨檐口、连廊，有效寿命约3到4年。高温高湿或紫外线直射环境，常规COB灯带很难超过2年，需要定制户外专用封装方案。地下车库这类温湿度相对稳定的半封闭场景，配合良好通风，寿命表现接近室内环境。

价格与寿命的真实关系
0.5美元/米和2美元/米的COB灯带，差别不仅在亮度。低价灯带普遍使用回收铜基板，覆铜厚度不足1oz，散热性能差，胶体配方也不稳定。直观表现是初期使用看不出区别，半年后开始出现局部暗区、色温漂移。

我们帮客户算过一笔账：一个中型商业空间使用300米灯带，更换一次的人工成本可能远超灯带本身差价。从全周期成本来看，灯带价格占系统成本30%左右，安装维护成本占40%以上。如果使用寿命缩短一半，项目整体成本会大幅上升。建议在寿命敏感型项目中，不要接受低于1oz覆铜厚度的基板，胶体类型需向厂家索取耐候性测试数据。

安装施工容易忽略的寿命杀手
现场施工中，灯带弯曲半径过小会导致基板内部铜箔产生微裂纹，这些裂纹在初期可能不影响导电，但使用一段时间后会因热胀冷缩逐渐扩大，最终导致局部断路或电阻增大、发热集中。

灯带固定方式也会影响散热。如果采用不导热胶带或者将灯带嵌入密闭型树脂槽，热量无法有效散逸，结温持续升高。正确的做法是使用配套铝合金散热型材，灯带与型材之间保持均匀导热接触。

对比表格：COB灯带与SMD灯带寿命关键参数对比

专家建议

• 项目选型时，要求厂家同时提供芯片LM-80报告和整灯老化测试数据，不接受单一数据源。

• 合同约定中，把“L70≥36000小时”和“色温偏差≤±150K”作为验收指标写入技术附件，比单纯写“寿命5年”更具可执行性。

• 优先选择明确标注覆铜厚度（≥2oz）和胶体类型（如户外级硅胶）的COB灯带产品，不采购参数模糊的低价产品。

• 长周期项目建议安排样板间测试，至少运行2000小时观察光衰趋势，再批量采购。
