COB灯带为什么没有颗粒感？

2026-06-165

COB灯带没有颗粒感，原因不在于灯珠排得更密，而在于它从根本上就不是用“一颗颗灯珠”来发光的。它的发光面是一条连续的荧光胶体，光线从一整条胶体中均匀发出，没有任何断点。

要理解COB灯带为什么没有颗粒感，先要理解SMD灯带为什么有颗粒感。这个问题看似基础，但里面藏着一个很多工程商没注意到的光学原理。

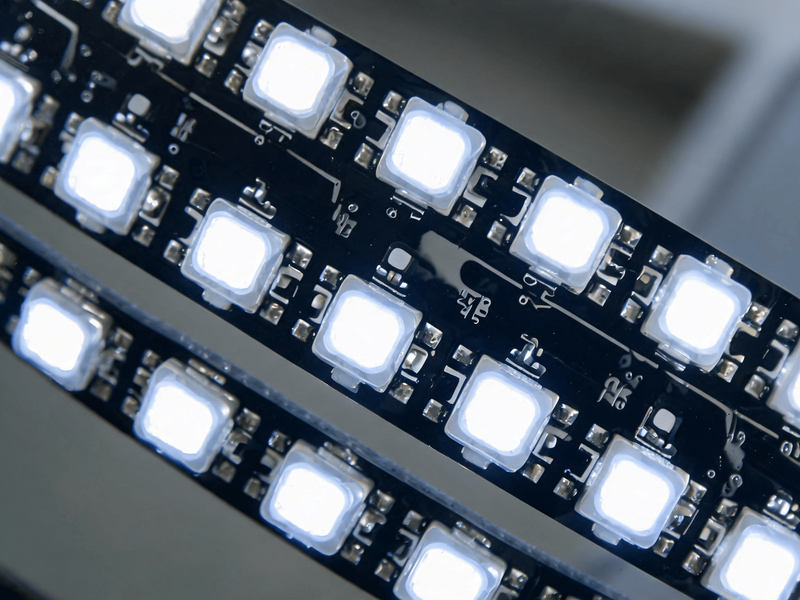

SMD灯带的发光单元是一颗颗独立封装的LED灯珠。每颗灯珠有自己独立的支架、芯片、金线和荧光胶涂层。灯珠通过贴片工艺焊在柔性线路板上，彼此之间有物理间距。

即使灯珠密度做到240珠/米，灯珠与灯珠之间依然存在不发光区域——那个区域的基板上没有发光材料，只有铜线路和覆盖膜。通电后，每颗灯珠各自发光，形成一排独立的亮点。灯珠之间的不发光区域形成暗区。

人眼看到的就是一连串亮点和暗区交替。这就是颗粒感，行业里叫“排骨纹”或“虚线效应”。

更深一层的原理是：人眼对亮度对比度极其敏感。在暗光环境中，即使灯珠间隙只有零点几毫米，亮点与暗区之间的亮度差也会被视网膜的侧抑制效应放大。这就是为什么低照度场景下SMD灯带的颗粒感比高亮度时更明显。

COB灯带的发光原理走了完全不同的路径。

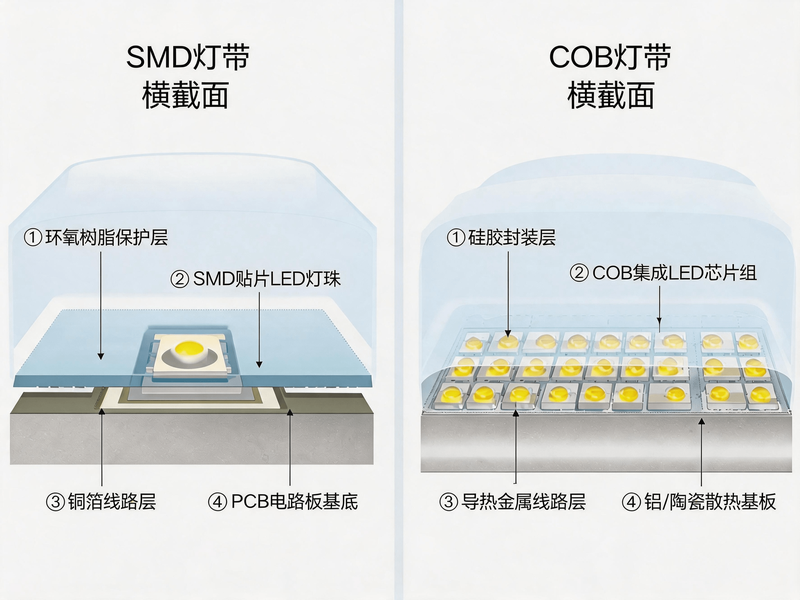

芯片不经过独立封装，直接倒装或引线键合在柔性线路板上。整排芯片上方覆盖一条连续的荧光胶体。这条胶体从灯带一端延伸到另一端，没有物理间断。

通电后，所有芯片发出蓝光，激发整条荧光胶体发出均匀的白光。人眼看到的是一条连续纯粹的发光线条。没有亮点，没有暗区，没有断点。

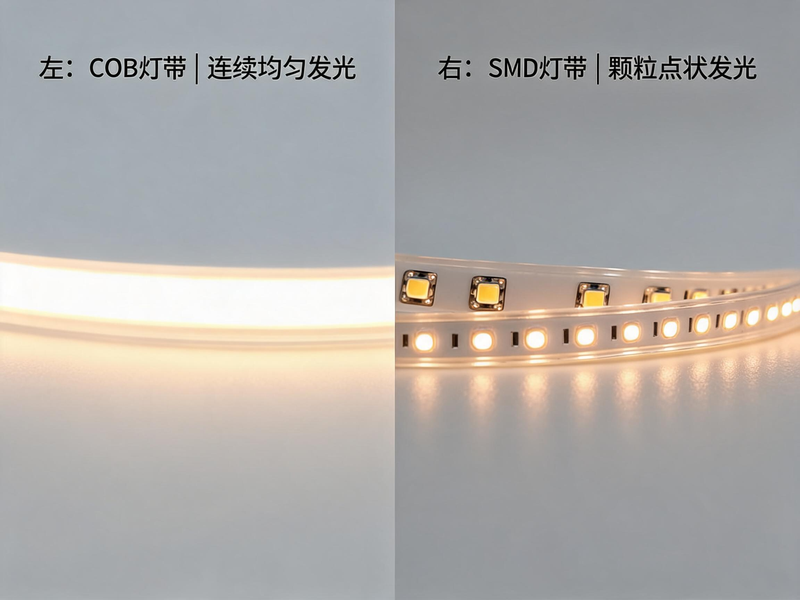

这个差异可以用一句话概括：SMD灯带是“虚线”，COB灯带是“实线”。两者之间的区别不是同一技术路线的优化升级，是两条完全不同的技术岔路。

COB灯带无颗粒感的核心技术，藏在这条荧光胶体里。它在发光过程中承担了两个不可替代的角色。

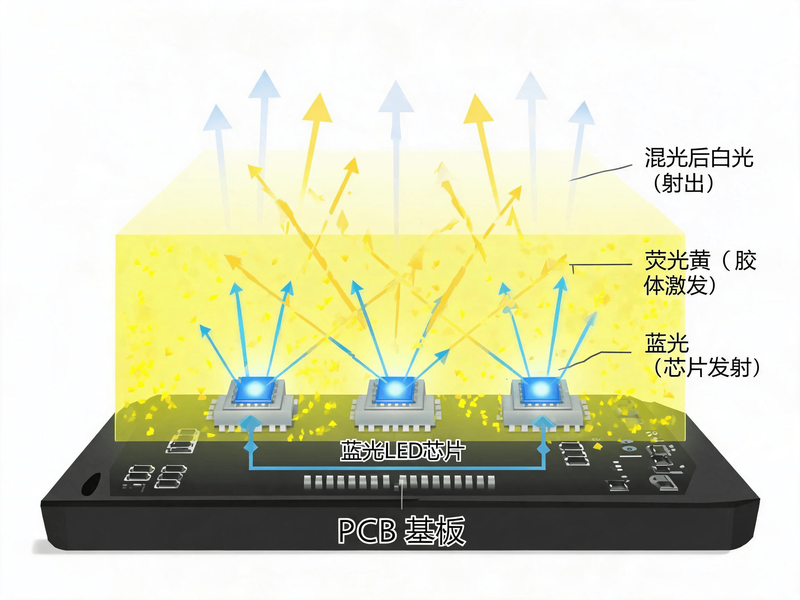

第一个角色是波长转换。蓝光芯片发出的短波长蓝光，进入荧光胶体后被胶体中的荧光粉吸收，重新以长波长的黄绿光发射出来。蓝光与黄绿光混合，形成白光。

第二个角色是光学混光。这个角色在消除颗粒感上更为关键。荧光胶体不只是一层波长转换材料，它本身就是一层连续的光学介质。芯片发出的光在胶体内部经历散射、折射和反射，被充分混合后才从胶体表面发射出去。

胶体的厚度通常在0.3-0.8毫米之间。这个厚度看起来微不足道，但对于微米级的芯片间距来说已经足够。即使芯片之间存在微小的物理间隔，胶体内部的光学路径也会把这个间隔填平。最终从胶体表面出来的光，亮度分布已经非常均匀。

这是SMD灯带无论怎么提高灯珠密度都无法复制的能力。SMD灯珠的荧光胶体包裹在单颗芯片上，每颗灯珠的发光是独立的，灯珠之间没有光学介质连接。高密度只能缩短间隔，不能消除间隔。

COB灯带的无颗粒感不是自动达成的，是工艺的结果。同样是COB灯带，不同厂家之间的品质差异主要来自两个工序。

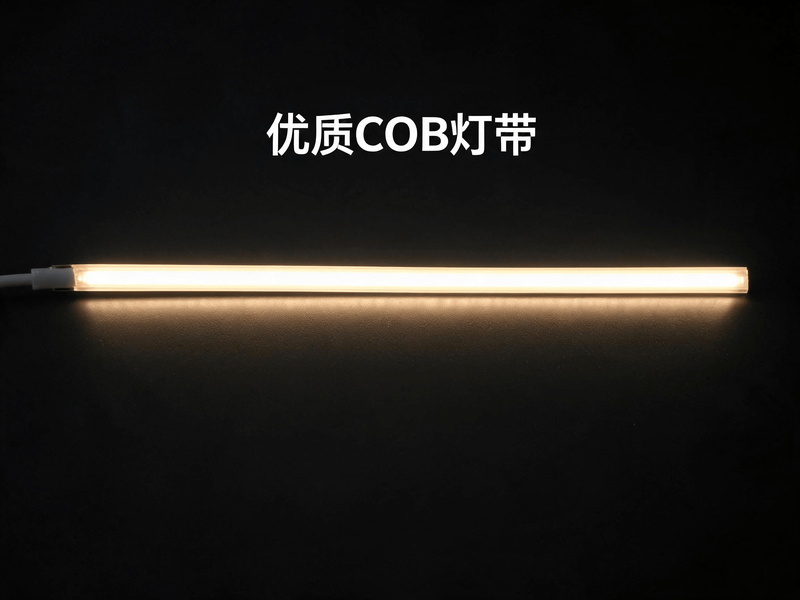

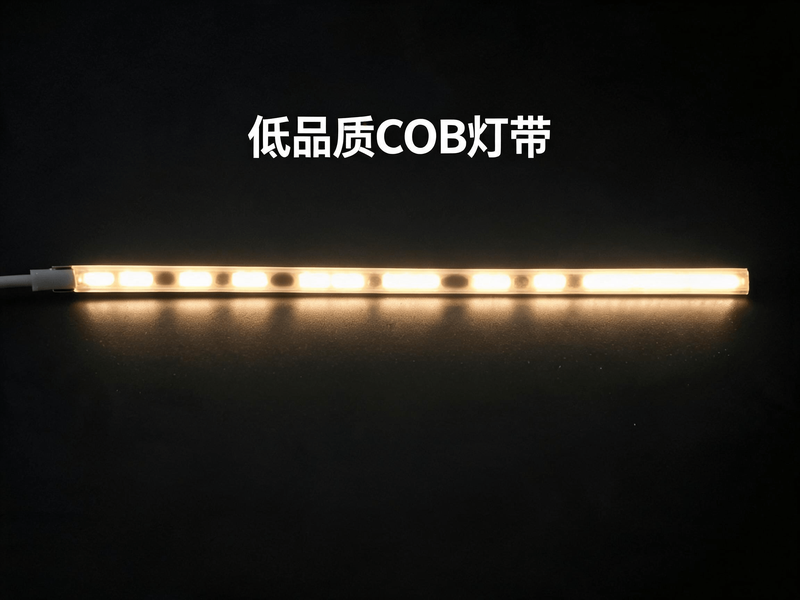

荧光胶体的涂覆均匀度是第一个关键。胶体厚度不一致，意味着不同位置的荧光粉浓度不同，蓝光转换效率不同。结果是出光面上出现细微的亮度起伏。优质COB灯带的荧光胶厚度偏差控制在微米级，肉眼无法感知不均匀。工艺不达标的COB灯带，虽然整体没有“灯珠颗粒”，但出光面上可能出现明暗斑块。

芯片排布密度和键合一致性是第二个关键。芯片之间的间距越均匀，胶体被激发的强度越均匀。芯片键合高度不一致，同样会影响胶体局部激发效率。

这两个工艺指标构成了COB灯带的核心技术门槛。也是为什么同样标注“COB灯带”，不同品牌的视觉效果差异可能很大。

颗粒感不是一个在所有场景中都同等重要的问题。

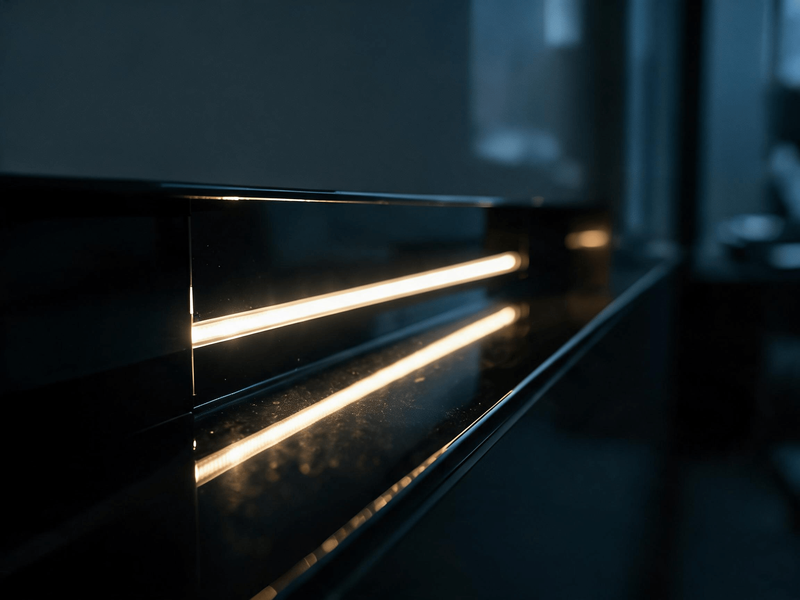

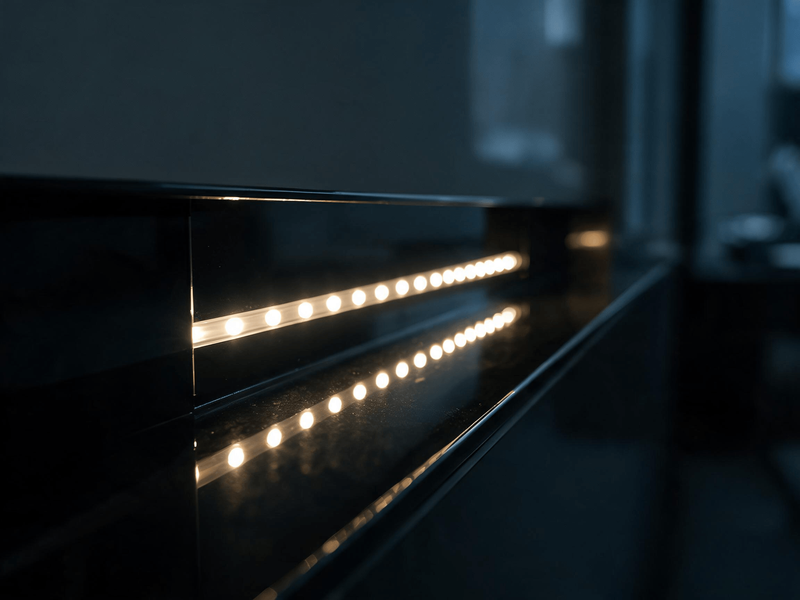

光滑反射面是最敏感的。镜面不锈钢、高光亚克力、大理石，这些材质会像镜子一样完整反映光源的发光形态。SMD灯带的一串亮点会被原样反射到人眼中，颗粒感被放大到极致。COB灯带在这种场景中的优势最明显。

暗光环境是第二个高敏感场景。KTV包厢、酒吧、影音室，照度通常只有30-80lux。人眼在暗环境中瞳孔放大，对亮度不均匀的感知更加敏锐。SMD灯带的光斑在暗光环境中尤为突出。

远距离间接照明是最不敏感的场景。灯带藏在很深的灯槽里，光线经过多次漫反射，SMD灯带的颗粒感会被反射面的粗糙度柔化。这种场景中两者的差异会被缩小。

SMD灯带颗粒感成因 vs COB灯带无颗粒感原理
