要理解COB灯带是什么意思,看它的封装形态就一目了然。传统的SMD灯带,是将单个LED芯片封装成独立灯珠,再通过贴片机一颗颗焊接到线路板上。灯珠之间必然存在物理间距,即便做到120珠/米的高密度,光线叠加后在介质表面依然会呈现明暗交错的颗粒感。
COB技术直接颠覆了这一流程。它将倒装芯片直接固晶在线路板上,芯片之间的间距可以压缩到极小,然后用一条连续无断点的荧光胶覆盖所有芯片。最终呈现的结构不再是“一排点光源”,而是一条完整的光带。从正面看,灯带表面是均匀的淡黄色荧光胶层,没有可见焊点,没有分立元件轮廓。

COB灯带封装结构微距特写,可见连续荧光胶层覆盖芯片,表面无焊点与分立灯珠轮廓

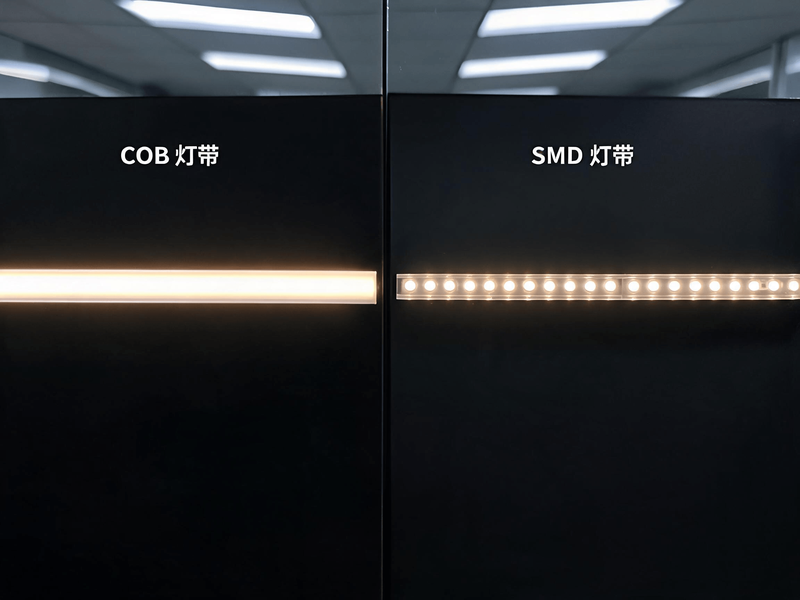

这种封装差异带来的直接结果是:COB灯带的出光达到了接近霓虹灯管的连续视觉效果,而无需依赖额外的PC扩散罩。工程项目上常说的“无光斑”,本质上正是这种一体封装结构的光学呈现。对于照明设计师而言,这意味着一开始在方案阶段就解决了光斑补偿的麻烦。
从这几年落地的项目来看,COB灯带在高端酒店、私宅、商业展陈领域几乎变成了一个默认选项。背后不是营销驱动,而是几个硬性的物理特性在起作用。
连续发光特性解决了LED线型照明长达数年的核心痛点。过去要弱化光斑,只能通过加深安装槽位、增大扩散板材或增加灯珠密度来缓解,这些方案要么牺牲光效,要么推高成本。COB灯带让设计师可以启用更紧凑的型材,实现更窄的发光面,同时还保持着匀净的出光效果。

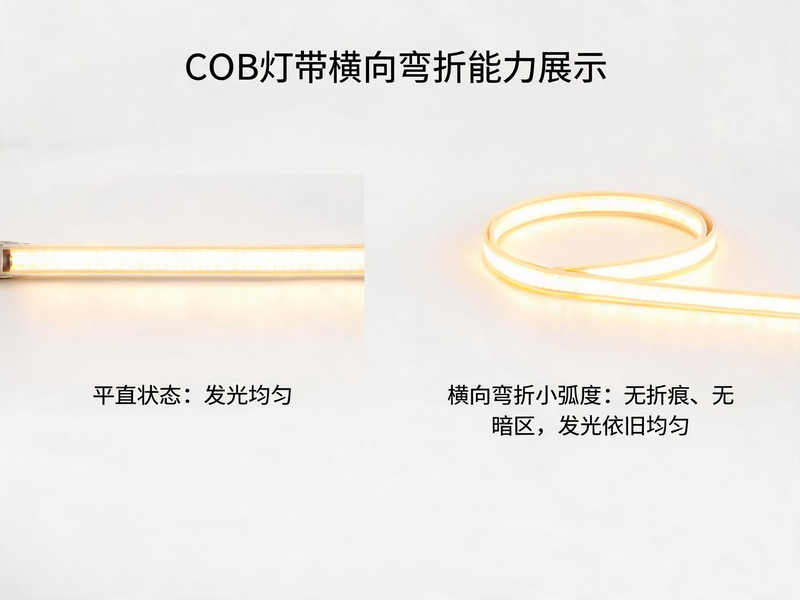

更强的柔性弯折能力拓展了应用场景。SMD灯带横向弯折时,焊盘和灯珠容易因应力脱落,最小弯曲半径通常受限。COB灯带的一体化胶层结构让它在横向弯折时应力分布更均匀,一些高品质产品甚至允许对折操作,这对弧形天花、曲面轮廓、异形发光字等需要精细造型的项目相当关键。
长周期光色稳定性同样值得关注。由于荧光胶层直接包覆所有芯片,不同芯片在长期工作中的色温漂移方向更趋于一致。这对要求色容差小于3 SDCM的商业照明项目来说,意味着几年后重新点亮时,各段灯带之间不会出现肉眼可辨的色温差。
在展会现场和样品间里,“COB灯带一定比SMD好吗”这个问题被问到的频率极高。回答不能一概而论,但可以从几个核心维度把差异摊开来看。
对比表格
| 对比维度 | COB灯带 | SMD灯带 | 工程差异解读 |
| 出光连续性 | 无缝线光,无光斑 | 需高密度(≥120珠/m)加扩散罩才能接近 | 紧凑安装或短距离目视时,COB优势明显 |
| 显色指数稳定性 | 整条一致性高,色容差易控 | 同卷内个别灯珠可能存在色差 | COB对需要SDCM<3的项目更友好 |
| 散热路径 | 接贴板,胶层辅助散热 | 灯珠通过支架与PCB连接,热阻较大 | COB在同样功率下光衰表现更好 |
| 机械柔性 | 横向弯折能力强,允许小半径 | 横向弯折受限,易损伤焊点 | 异形造型场景首选COB |
| 发光效率 | 略低于同规格SMD(胶层吸收少量光) | 透明硅胶封装,出光效率稍高 | 需结合项目照度要求权衡 |
| 初期投入成本 | 单位米价格高于常规SMD | 技术成熟,成本优势大 | 大批量非连续光应用,SMD仍占性价比高地 |
| 可修复性 | 损坏后基本不可现场修复 | 可单独更换损坏灯珠或裁切 | COB单点故障通常需要整段替换 |
从这张对比表不难看出,COB灯带的优势集中在视觉效果、光色一致性和柔韧性,短板在于成本偏高和不可修复。对于追求长期效果、视觉体验优先的项目,COB灯带是更合理的选项;对于隐藏安装、大功率照明或预算敏感型的项目,高密度SMD灯带依然是可靠选择。
站在采购端,COB灯带目前最大的痛点是品质离散度极高。市场上从每米十几元到近百元的产品都标称“COB”,实际性能判若云泥。工程商和品牌商在选型时,有几项硬指标需要实地验证。
芯片品牌与尺寸。 直接决定可靠性和光效。主流选择包括普瑞、三安、晶电的倒装芯片。可以要求供应商出具芯片厂商的授权证明,同时关注芯片尺寸,过小的芯片虽然成本低,但长期点亮后光衰会明显加快。
荧光胶工艺。 这是COB灯带的技术核心。优质产品的荧光胶层厚度均匀,表面平整,无气泡、无杂质。封装胶必须具备一定的弹性和附着力,避免反复弯折时与基板脱层。用放大镜或手机微距镜头观察胶层,是快速筛选的有效手段。


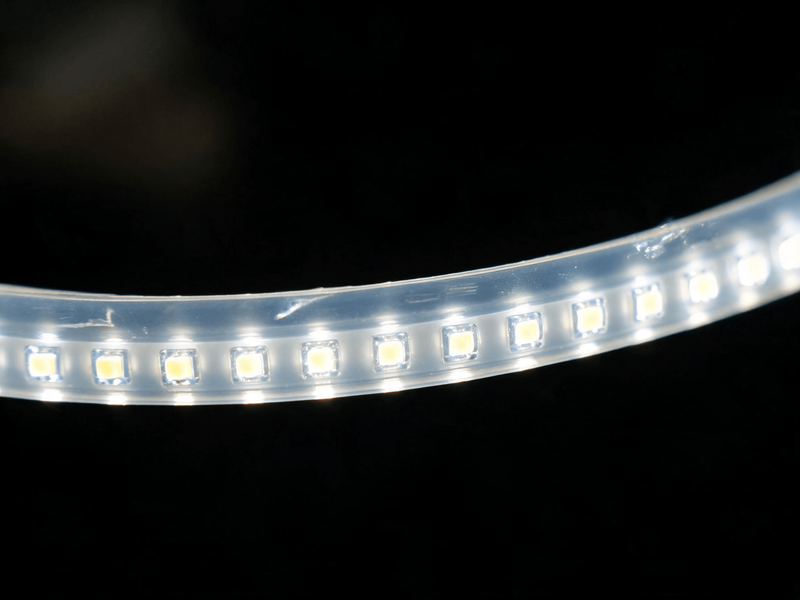

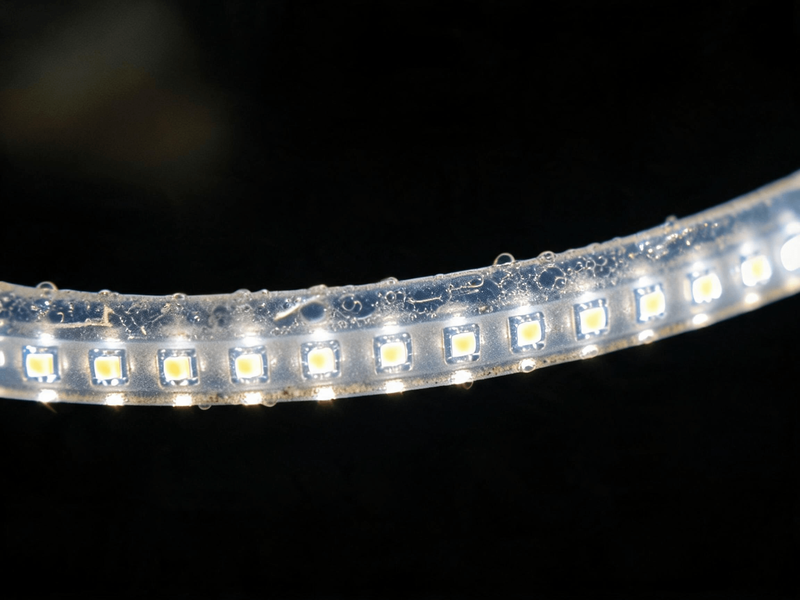

左侧COB灯带荧光胶层均匀平滑,右侧劣质产品可见气泡与厚度不均
线路板铜厚。 直接影响散热和压降。工程用COB灯带建议选用2盎司铜厚以上的线路板,长距离通电末端色温偏移控制会更理想。一些低价产品使用1盎司甚至更薄的板材,刚开始使用察觉不出问题,半年后末端发蓝、光衰加速的情况并不鲜见。
显色指数实测值。 标称Ra>90只是基本门槛,需要关注R9(饱和红光)、R15(肤色还原)这两个具体数值。对于酒店、餐厅、服装店铺,R9>60几乎是一个硬指标。可以要求供应商提供同一批次产品的积分球测试报告,而非仅仅展示送检样品的数据。
背胶与载体合规性。 工程安装中,劣质背胶脱落是最容易引发售后纠纷的环节。建议指定使用3M VHB或同等品质的导热背胶,并要求供应商提供背胶耐温测试记录。部分出口项目还需验证ROHS、REACH合规文件。
不少采购决策者容易陷入两个误区。一是过分关注每米单价,忽略了配套型材、电源、安装工时构成的整体拥有成本。COB灯带由于可以简化扩散板材、减薄型材深度,综合下来系统成本未必高于高密度SMD方案。二是用手机拍摄视频来判断频闪,这种方式主观性过强。频闪控制应该依据IEC-Pst检测数据,要求供应商提供频闪波动深度指标,通常波动深度<5%可满足读写及长时间停留空间的视觉舒适要求。

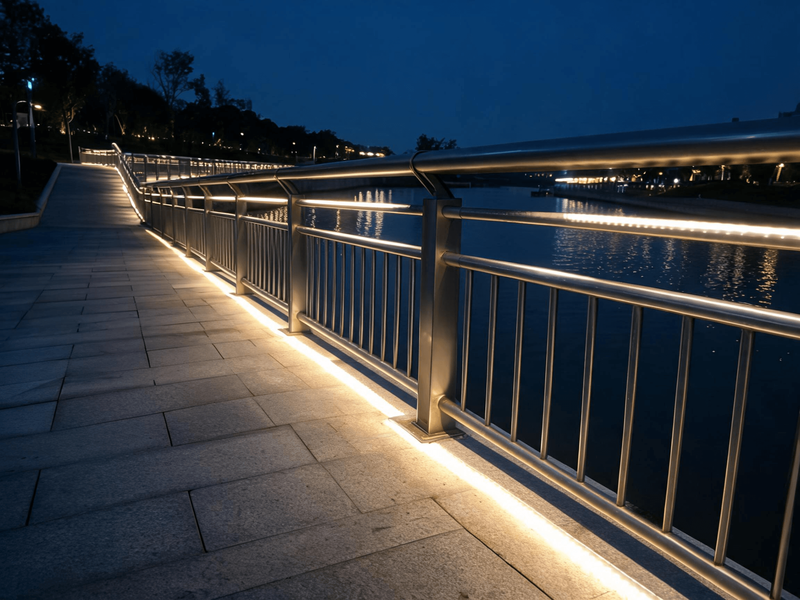

讲一个景观工程项目的真实情况。一个滨水休闲步道的扶手下沿暗藏灯带,环境常年湿度较高,现场供电距离最长处达25米。选用的是10mm宽COB灯带,配合带密封圈的窄型铝型材。施工方一开始担心长距离供电末端照度衰减,但实测使用2盎司铜厚板材、24V恒压方案,末端照度保持率达到了91%,肉眼完全不能察觉亮度变化。最终验收时,业主方特意在晚间亲临现场,对连续无断点的光带效果给出了很高的评价。
。
嵌入安装必须配合铝型材散热。 即使COB灯带自身散热路径优于SMD,也绝不能直接贴附于木质或石膏板上长时间工作。铝型材不仅仅是固定和外观构件,更是散热通道。高功率应用时,型材壁厚建议不小于1mm。
最小弯曲半径需留足余量。 虽然COB灯带弯折性能强,但在紧贴锐利转折角安装时,仍需注意避免纵向扭曲。建议遵循供应商提供的最小弯曲半径参数,并在弯折处做局部固定,避免张力长期作用导致胶层疲劳。

维护保养的核心是保持散热路径畅通。 室外或半室外应用,要定期检查型材内是否有积尘、积水堵塞。LED结温每升高10℃,光衰速率可能翻倍。清洁型材表面和密封边条,对延长灯带寿命效果显著。
不可修复性需要用安装规范来对冲。 COB灯带一旦出现单颗芯片失效,现场无法像SMD那样桥接维修。解决策略是在配电设计时做分段独立供电,每段长度根据项目易检修程度控制在3-8米以内。这样一来,即使某段出问题,更换一段的成本和工作量也在可控范围内。
理解COB灯带的报价逻辑,有助于在采购谈判中抓住重点。成本构成基本可以拆解为四块。
芯片与封装。 占整体材料成本的较大比重。不同芯片品牌之间的价差可能达到一倍以上。封装所用荧光胶的品质也直接影响成本,高信赖性硅胶的成本远高于普通环氧材料。
基板与电路设计。 线路板的铜厚、宽度、是否采用压延铜工艺,都对成本影响明显。多层板或铜基板的产品,散热和电流承载能力更强,单价相应高出不少。
工艺良率。 COB灯带的生产对环境洁净度和工艺控制要求较高。荧光胶涂覆不均匀、芯片固晶偏移等不良都会造成整段报废。良率控制水平直接体现在供应商报价里。
辅助物料与合规认证。 3M背胶、UL认证、阻燃等级V0以上的包材,这些辅料和认证成本构成了不同价位产品之间的隐性分水岭。
一个可供参考的基准是:适用于中高端酒店项目的、使用普瑞芯片、RA>95、2盎司铜厚、3M背胶的COB灯带,当前市场批量采购价大致在某个区间浮动。具体数值因汇率和供应链波动无法给出固定数,但低于这个区间过多的产品,大概率在芯片或胶层上做了减配。
从长期的项目交付经验来看,筛选COB灯带供应商不能只比价格和样品。三个动作可以有效降低长期合作风险。
实地审厂或委托验厂。 重点观察封装车间的洁净等级、固晶设备精度、在线测试工序。固晶机和点胶机的品牌与状态,直接反映工厂的真实技术水平。
索取LM-80报告及封装寿命推算。 合规的COB灯带供应商应当能提供芯片级或模块级的LM-80测试报告,并基于此给出L70/B50或L80/B10的寿命推算。无法提供标准测试报告、只能口头承诺年限的,可靠性需要打问号。
进行小批量老化验证。 对批量采购,建议取一定比例样品进行至少168小时的老化测试,监测光通量衰减和色温漂移曲线。老化前后数据与供应商提供的规格书进行比对,能够有效识别早期失效风险。
选择合适的COB灯带,本质上是选择一家能在芯片、封装、辅材三个环节都保持稳定输出的制造伙伴。对于承接酒店、品牌连锁空间、高端私宅项目的工程商和设计机构来说,建立起自己的优选供应商库,本身就是在降低项目交付的不确定性。
