理解COB灯带工作的两个核心前提

讨论工作原理之前，先厘清两个基础概念。

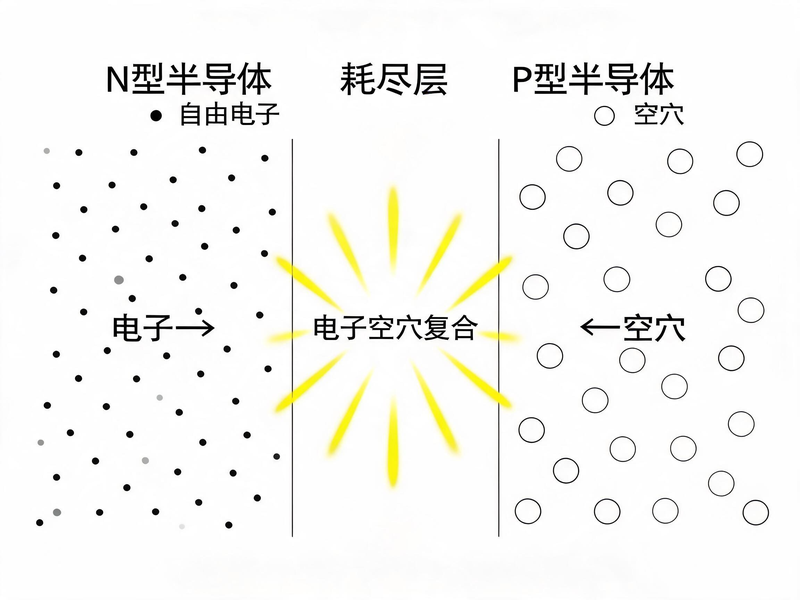

LED芯片的发光本质。LED芯片通电后，电子与空穴在PN结复合，多余能量以光子形式释放。芯片本身发光的颜色由半导体材料决定——氮化镓基芯片发蓝光，磷化铝铟镓发红光。COB灯带用的绝大多数是蓝光芯片，后续通过荧光粉转换出白光。

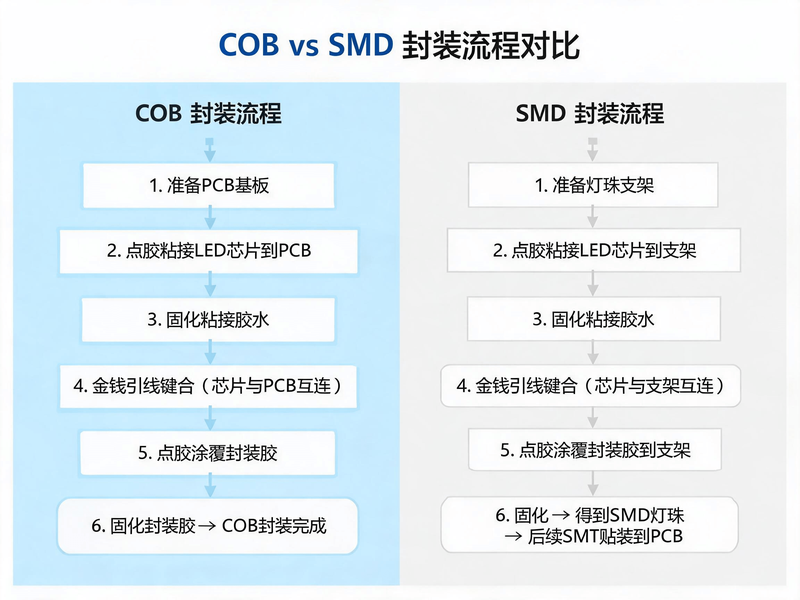

“COB”命名背后的逻辑。COB是Chip on Board的缩写，字面意思是“芯片直接贴在电路板上”。这不同于传统封装方式——先把芯片封装成单个灯珠（如2835、5050贴片），再把灯珠焊接到灯带基板上。COB跳过了“先做灯珠”这一步。

这两点理解清楚，COB灯带工作原理就顺了。

COB灯带的工作原理：四步拆解

一、芯片排布与固晶工艺

COB灯带的生产起点是一卷柔性FPC电路板。FPC表面预先制作好电路图案，关键位置留有大量微小的芯片焊盘。

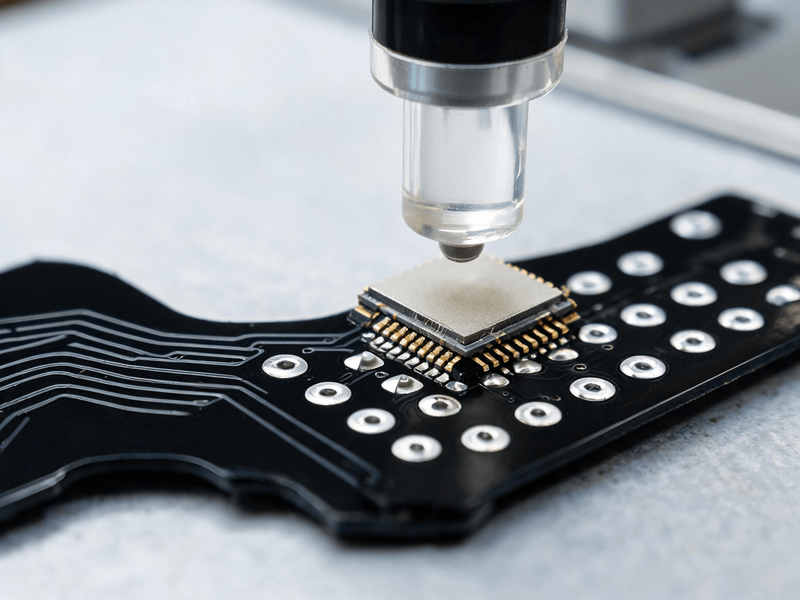

固晶设备从晶圆上拾取未封装的裸芯片——通常是尺寸为10×20mil或20×40mil级别的倒装结构芯片。这些芯片没有传统灯珠的塑胶外壳、支架和金线。固晶臂以±25微米的精度将芯片逐一摆放到FPC的焊盘上。

与SMD灯带每米60颗、120颗灯珠不同，COB灯带在同样长度内放置的芯片数量是SMD的5到10倍。以主流1200芯片/m规格计算，每米长度排列了1200颗独立LED芯片，芯片间距控制在0.5-0.8毫米。这意味着发光面几乎是连续的。

二、共晶焊接建立电气连接

芯片摆放在焊盘上之后，需要建立稳定的电气连接。COB灯带普遍采用共晶焊接工艺。

FPC焊盘上预先印刷了锡膏或涂覆了助焊剂。回流焊设备将温度精确控制在共晶点（锡金共晶约280℃，银锡共晶约221℃）。焊料熔化后将芯片底部的金属电极与FPC焊盘牢牢结合。

倒装芯片结构的优势在这个环节充分体现——芯片的正负电极都在底部，焊接后电极被完全覆盖和保护。不需要金线键合，避免了传统正装芯片金线断裂的风险。这是COB灯带能在弯折、卷绕场景下保持可靠工作的关键设计。

三、芯片串联成电气回路

单颗LED芯片的工作电压大约在3V左右。如果所有芯片直接并联，电流会大的离谱，驱动系统根本没法做。

COB灯带FPC的电路设计采用“串并联”结构。将多颗芯片串联成一组，再把若干组并联接入主电路。以12V COB灯带为例：每3颗芯片串联为一组，因为3×3V=9V，配合恒流电阻将电压平衡到12V。24V灯带则每6颗或7颗芯片串联为一组。

四、荧光粉涂覆与白光合成

蓝光芯片完成焊接和电路连接后，需要在芯片表面均匀覆盖荧光粉层。这一步骤直接决定了灯带的色温、显色指数和发光均匀性。

主流白光COB灯带采用“蓝光芯片+黄色荧光粉”方案。硅胶作为载体，掺入精确配比的钇铝石榴石黄色荧光粉。涂覆设备通过微米级厚度的刮刀或喷涂工艺，在芯片阵列表面形成连续、厚度一致的荧光胶层。

蓝光从芯片发出，穿过荧光层时，一部分蓝光被荧光粉吸收并激发出黄光。剩余的蓝光与黄光混合，人眼感受到的就是白光。色温由荧光粉的浓度和涂覆厚度控制——荧光粉越多、层越厚，黄光比例越高，色温越暖；反之则越冷。

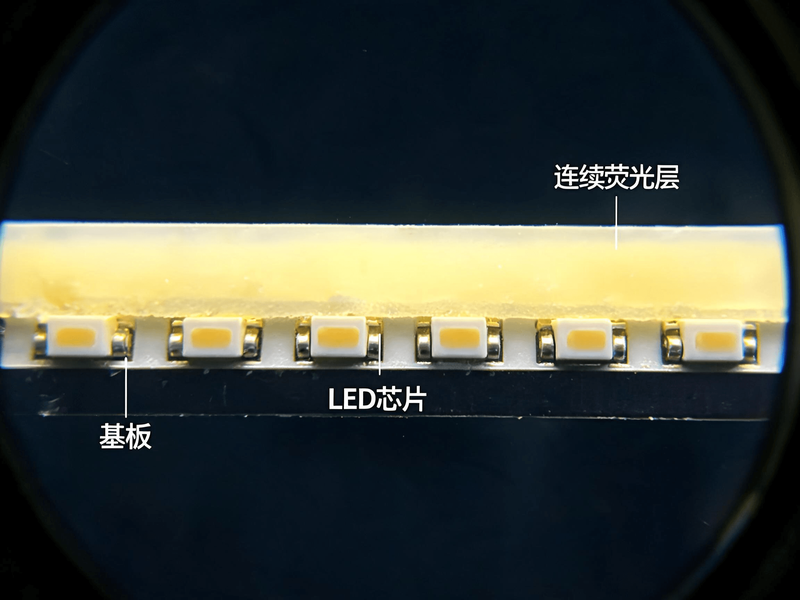

荧光胶层在整个发光面上连续分布，不存在传统SMD灯带每颗灯珠之间形成的亮度低谷。这是COB灯带“无光斑”视觉效果的物理来源。

从工作原理解读COB灯带的五个性能特征

理解了COB灯带的工作原理，就能解释它的实际表现。

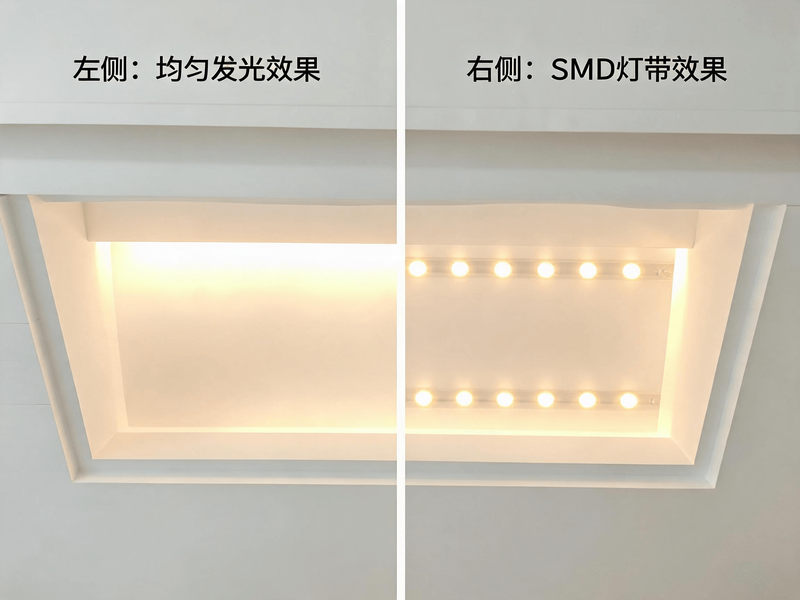

无光斑现象的成因。芯片间距仅0.5-0.8mm，加上上方覆盖的散射荧光胶层，发光面形成了近似“面光源”的效果。人眼在正常观看距离上无法分辨单颗芯片的发光点，看到的是连续光带。SMD灯带的灯珠间距通常在10-20mm之间，光斑自然明显。

柔性弯折能力的来源。小尺寸芯片（如10×20mil）本身的抗弯折应力优于大尺寸芯片。共晶焊接强度高于传统银胶固晶。FPC基板的聚酰亚胺材料可承受反复弯折。三者结合使COB灯带可以卷绕在直径3cm的圆柱上而不损坏。

线性发光效率的优势与局限。单位面积内芯片密度高，同等长度下发光面积大，光通量输出有优势。但芯片密集也意味着热量集中。铝基板COB灯带比普通FPC灯带散热好得多，高功率应用必须选择铝基板。

可裁剪性的设计逻辑。FPC上的电路以“组”为单位重复设计。每组包含固定数量的串联芯片和配套电阻。用户沿剪刀标记剪切，剪断后的每一段都是一个完整的电气回路。这是产品实现化的关键。

色温一致性控制难点。荧光粉涂覆采用连续涂布工艺，理论上整条灯带的荧光层厚度一致。但实际生产中，涂覆设备的精度、荧光粉沉降、烘烤固化温度分布都会造成微小差异。优质厂家通过在线色温检测和闭环控制来保证批次内和批次间的一致性。

COB灯带与SMD灯带的工作原理对比

用表格来看两者的本质差异。

功率方案：5V、12V、24V、48V的工作原理差异

不同电压规格的COB灯带，内部串并联结构不同。

5V COB灯带。每1颗芯片加限流电阻组成单元。适合短距离、电池供电场景，但线损严重，单端供电建议不超过2米。

12V COB灯带。每3颗芯片串联为一组。这是市场主流规格，单端供电可达5米，尾端亮度下降约10-15%。

24V COB灯带。每6或7颗芯片串联为一组。电流比12V方案减半，线损更低，单端供电可达10米。大型项目优先选24V。

48V COB灯带。每12-15颗芯片串联一组。主要用于超长距离线性照明（如隧道灯带、建筑轮廓），但需要专用驱动，电压超过安全特低电压，安装时需有电工资质。

恒流驱动与COB灯带的真实关系

行业里有个流传很广的说法——“COB灯带需要恒流驱动才专业”。这个说法对刚性的COB模组成立，但对柔性COB灯带不完全适用。

柔性COB灯带面向的是长度可变的安装场景。恒流源的设计输出电流是固定的，用户剪掉一半长度的灯带后，等效电阻减半，恒流源会强行将电压拉低到原来的一半来维持恒定电流——但电压降低后单颗芯片的驱动电压不足，芯片进入欠压状态，色温漂移、亮度异常。

恒压驱动配合FPC上的电阻网络才是柔性COB灯带的工程解决方案。真正的问题在于：有些厂家为了省成本，电阻选型或者芯片分bin精度不够，导致不同批次灯带的亮度差异明显。这和恒流还是恒压没关系，是品控问题。

灯带不亮或亮度不均的故障分析

从COB灯带工作原理出发，常见故障与原因对应关系如下：

故障现象：整卷灯带完全不亮
→ 供电电压错误（12V接到5V灯带）
→ 正负极接反
→ 电源损坏或无输出

故障现象：灯带前段正常后段明显变暗
→ 灯带长度超过供电能力
→ 应采用双端供电或更换更高电压规格

故障现象：灯带局部一段不亮
→ FPC电路断裂
→ 剪切位置不当破坏了电路回路
→ 弯折半径过小导致内裂

故障现象：整条灯带发光微弱
→ 电源功率不足
→ 电压严重偏低

故障现象：近距离能看到光斑或颗粒感
→ 这很可能是假COB产品——用SMD贴片灯珠加盖散射条冒充的
→ 真正的COB灯带芯片间距控制在1mm以内

故障现象：色温明显不一致
→ 荧光粉涂覆不均匀
→ 不同批次芯片未做分bin混料

工程师角度的采购建议

给B2B采购商的六条实质性建议：

一、看芯片来源和分bin管理。不问“是不是用进口芯片”——多数中端产品用台湾或大陆一线晶圆厂芯片完全可以满足要求。要问“芯片分bin的bin宽是多少”。大型封装厂会把芯片按波长、电压分成很窄的bin（比如2.5nm波长bin），中小厂可能用5nm甚至10nm bin宽的散装芯片。窄bin意味着同批次灯带颜色一致性好。

二、理解光通量标注的真实含义。有的厂家标的是单颗芯片理论最大光通量的总和，高于实际整灯输出。要求厂家提供积分球实测报告，看整条灯带（含荧光粉光转换损失）的实际lm/W数值。

三、确认荧光粉涂覆工艺。水性荧光粉喷涂比油性丝印更均匀，但设备投资高。要求查看生产线的涂布设备和在线厚度检测系统。连续涂覆工艺稳定的厂家，色温偏差可以控制在±150K以内。

四、弯曲测试验证可靠性。拿样品做实际弯折测试——绕直径3cm圆柱弯折10次后点亮观察有无暗区或死灯。正规COB灯带应无任何变化。

五、问清楚批次一致性控制方式。同一个项目使用不同批次灯带时，有没有做色温筛选和匹配？有经验的厂家会保留每个批次的色温实测记录。

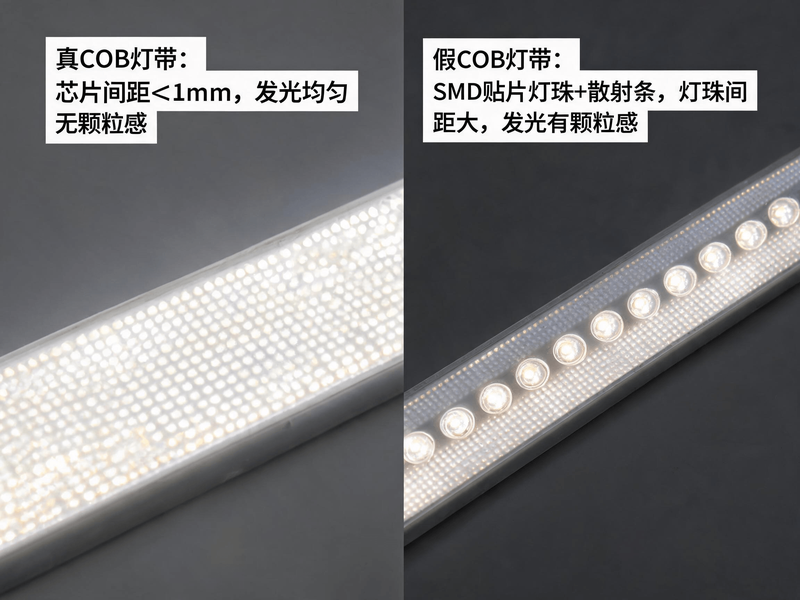

六、区分真COB和“伪COB”。市场上存在用SMD贴片加盖透镜或散射条冒充COB的产品。判断方法很简单：用放大镜观察发光面，能看到规则排列的独立芯片封装体的是SMD；看到芯片密集排布且之间仅有荧光胶填充的是真COB。
