光斑是怎么产生的

要理解COB灯带为什么没有光斑，得先搞清楚光斑是什么、怎么来的。

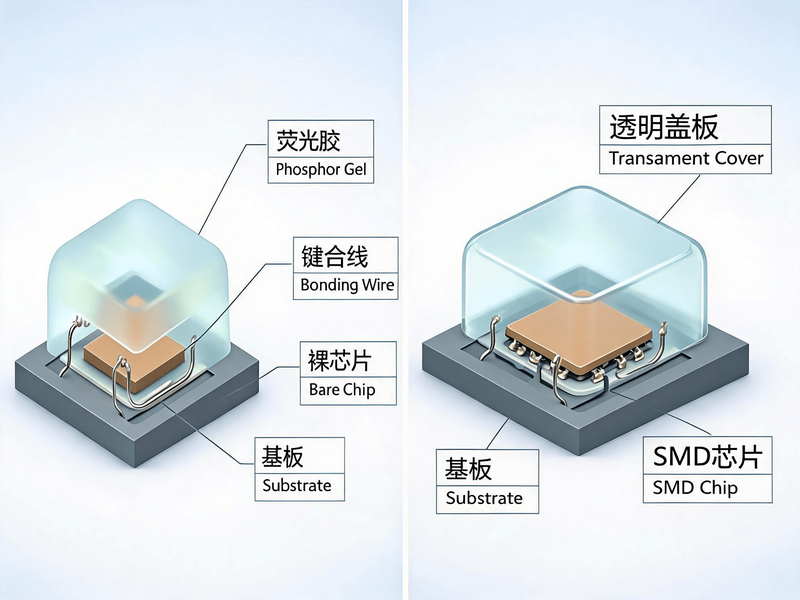

SMD灯带用的是独立的灯珠——2835、3528、5050这些。每颗灯珠是一个独立的发光体，被塑胶外壳包裹，内部的LED芯片和荧光粉被封在一个小空间里。

灯珠和灯珠之间有间隔。这个间隔通常是多少？以每米60颗灯珠的SMD灯带为例，灯珠间距大约16.7毫米。每米120颗的，间距大约8.3毫米。

人眼在一定距离上，如果两个发光点之间的暗区足够大，就能分辨出它们是分开的。这个最小分辨角大约1角分（约0.0167度）。计算下来，距离30厘米观察时，两颗灯珠间距超过0.87毫米就能被分辨出来。

8.3毫米的间距，是0.87毫米的差不多10倍。所以近距离看SMD灯带，光斑明显。

COB灯带解决光斑的三大核心技术

一、极致缩小的芯片间距

COB灯带不先做灯珠。裸芯片直接贴到FPC板上。

一枚典型的COB灯带用芯片，尺寸大约10×20mil（0.25×0.5毫米）。固晶机以±25微米的精度，把这些芯片一颗一颗摆上去。

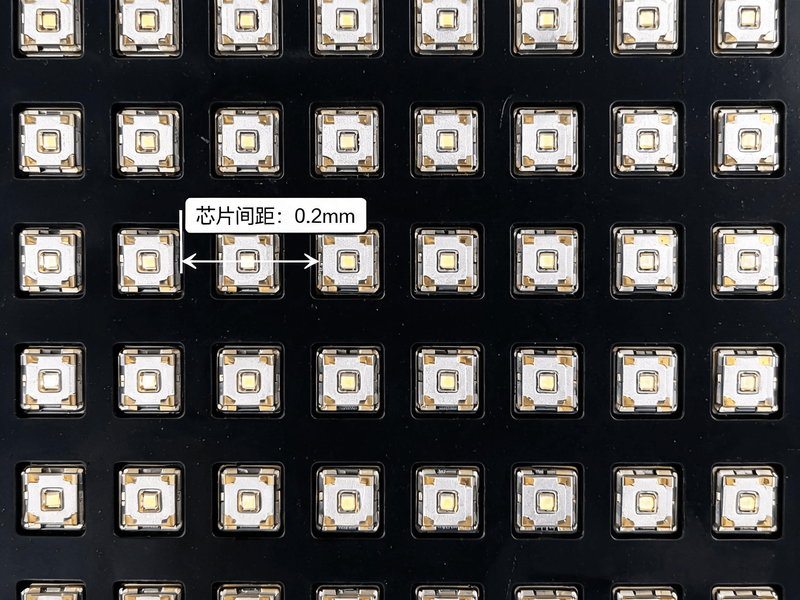

以主流1200芯片/米的规格计算，每米长度上排列了1200颗芯片。芯片之间的间距被压缩到0.5-0.8毫米。

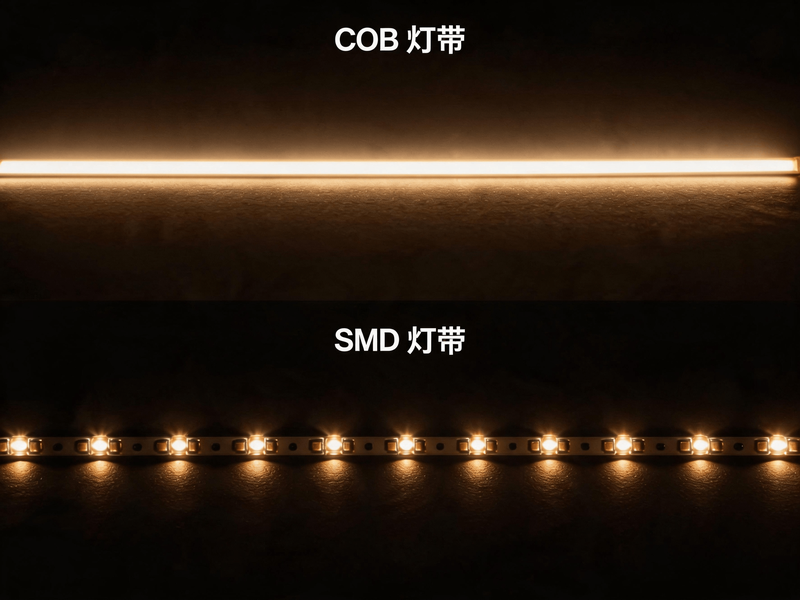

这是什么概念？SMD灯带每米120颗灯珠的时候，间距8.3毫米。COB灯带的芯片间距只有SMD灯珠间距的十分之一。

人眼在30厘米距离上能分辨的最小间距是0.87毫米。0.5-0.8毫米的间距，低于人眼的分辨极限。所以你看不到单颗芯片的发光点，看到的是连续的光带。

二、连续荧光粉层实现二次混光

芯片间距小只是第一步。

SMD灯带里，每颗灯珠有自己的荧光粉层，封装在灯珠内部。灯珠之间的间隔区域没有荧光粉，也没有发光体。

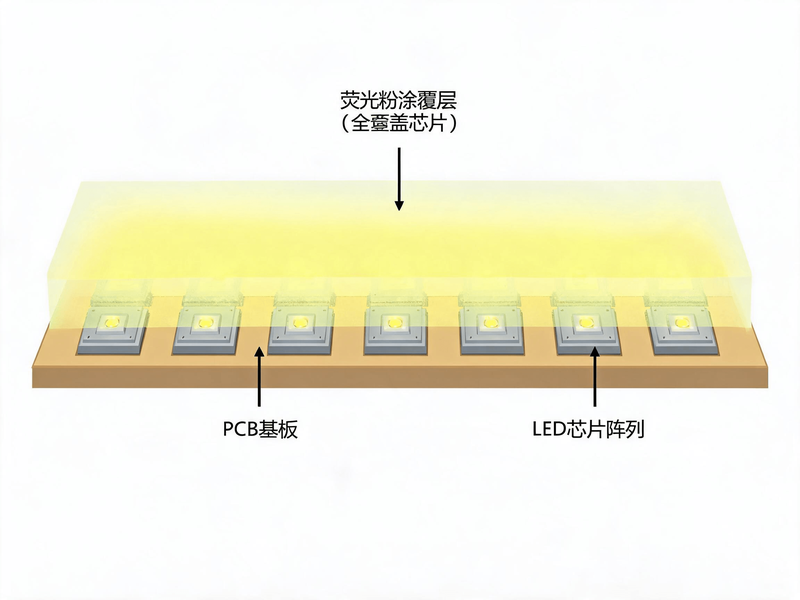

COB灯带完全不同。所有芯片贴装完成、焊接好之后，在上面整体涂覆一层连续的荧光胶。

这一层荧光胶有两个作用。

第一，把蓝光转换成白光。蓝光芯片发出的蓝光穿过荧光胶层时，一部分被荧光粉吸收激发出黄光，和剩余蓝光混合成白光。

第二，起到混光扩散的作用。荧光胶层不是完全透明的，里面有荧光粉颗粒。这些颗粒会散射光线。相邻芯片发出的光在荧光胶层内部相互重叠、混合。

芯片之间0.5-0.8毫米的间隙，被这层连续的荧光胶填满了。光线从荧光胶层出射的时候，已经分不清是从哪颗芯片发出来的了。整个发光面变成了一个均匀的面光源。

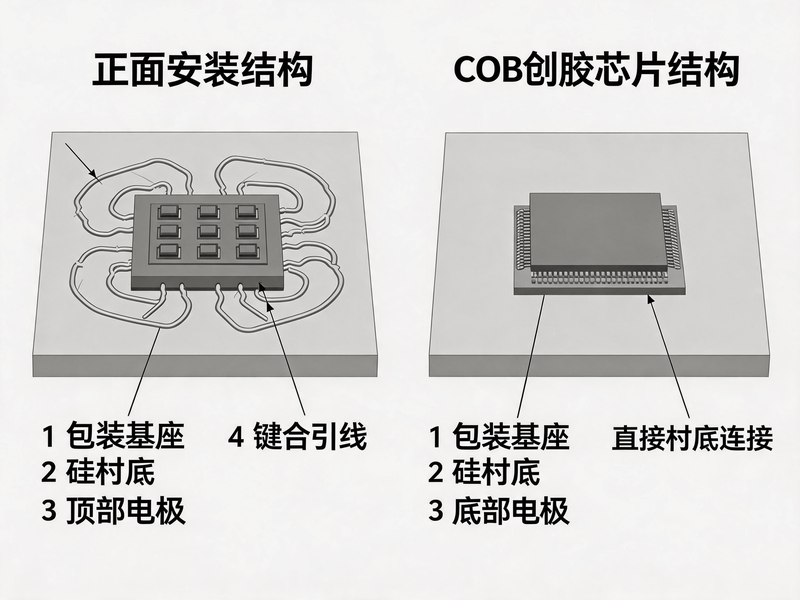

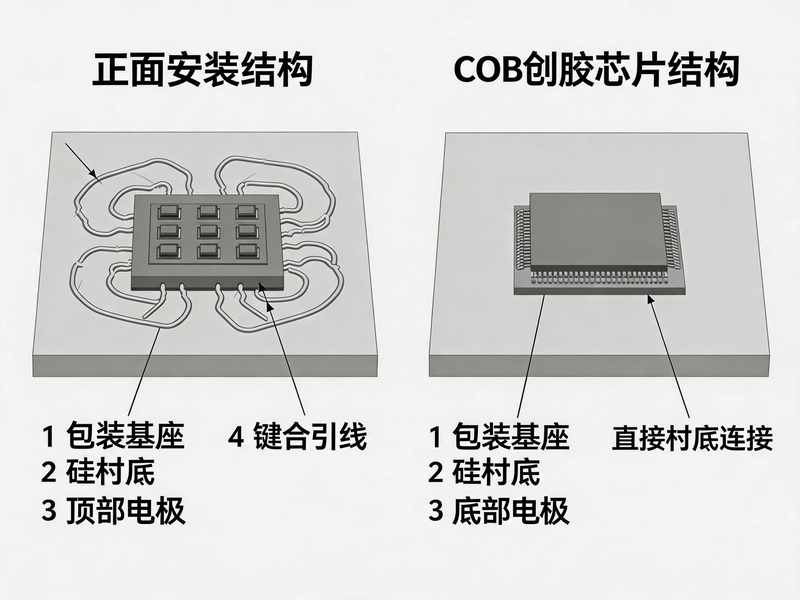

三、倒装芯片消除发光暗区

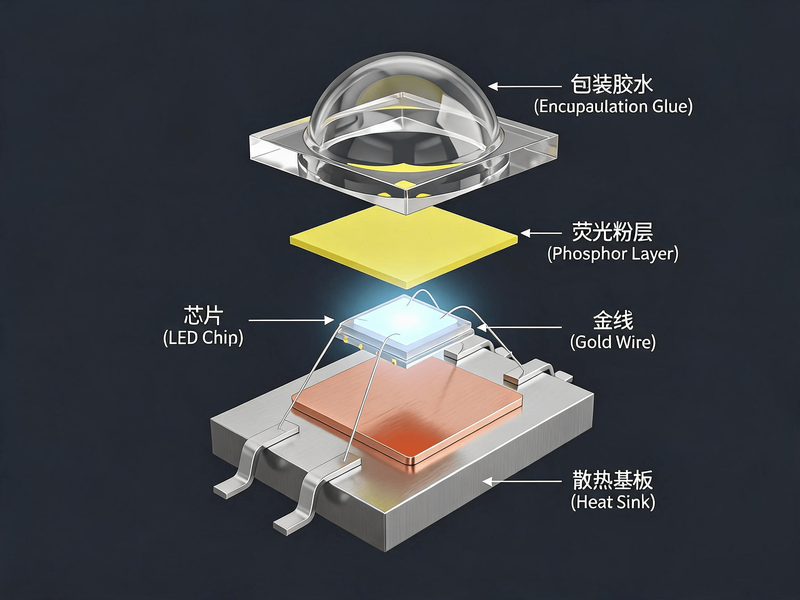

传统的正装LED芯片，电极在上方，需要用金线连接。金线会遮挡一部分光线，在微观层面形成小暗区。

COB灯带普遍采用倒装芯片。正负电极在芯片底部，直接焊接到FPC焊盘上。

芯片上方没有任何遮挡。整个芯片上表面都能发光。这意味着发光面内没有微观暗区，发光效率也更高。

倒装芯片加上共晶焊接工艺，芯片和FPC之间贴合紧密。不需要金线，没有金线投影造成的微小阴影。

从光学原理深度解释

以上三个技术——小间距、连续荧光层、倒装芯片——可以统一到一个光学原理下：

人眼感受到的“光斑”，本质是发光面的亮度分布不均匀。

发光面上某个位置的亮度，由两部分贡献——该位置正下方的芯片产生的光，和周围芯片通过散射层贡献的光。

用公式表达：某点亮度 = 直接光 + 相邻芯片散射光

SMD灯带里，灯珠正下方亮度高，灯珠之间亮度低。因为没有连续的散射层，相邻灯珠的光无法填补间隙。亮度分布曲线呈现明显的波峰波谷。

COB灯带里，芯片间距小到0.5毫米，加上连续荧光层的强散射。每颗芯片的光经过散射层后，扩散到周围的区域。相邻芯片的散射光相互叠加。亮度分布曲线几乎是一条平直的线——没有波峰，也没有波谷。

核心差异一表看懂

影响COB灯带光斑表现的四个变量

理解了原理，就知道COB灯带也不是绝对没有光斑。下面几个变量会影响实际表现。

芯片密度。同样长度的灯带，芯片数量越高、间距越小，发光面越均匀。320芯片/米的产品（间距约3.1毫米）在10厘米内观察仍有轻微光斑感。密度要达到640以上才真正无光斑。项目要求高的选1200以上。

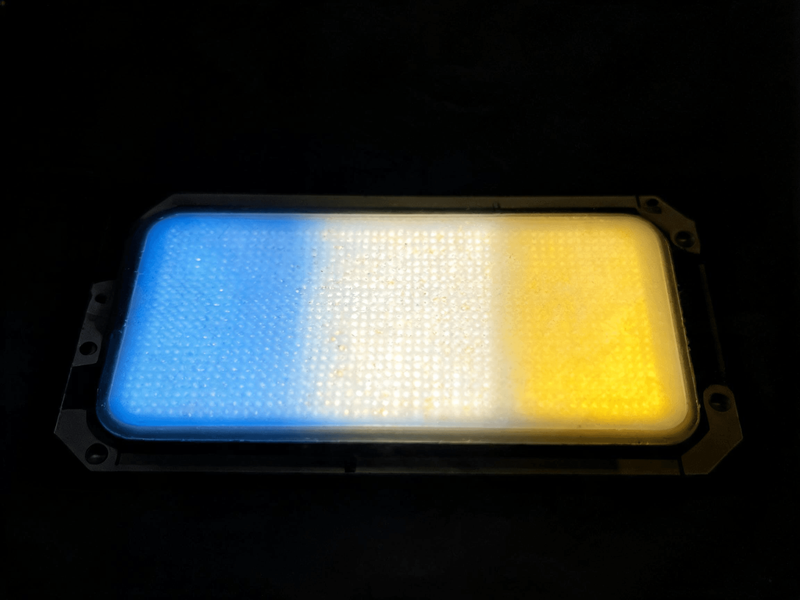

荧光层厚度一致性。连续涂覆工艺中，如果荧光层厚度不均匀，薄的地方蓝光泄漏多，厚的地方偏黄。这种色温不均在视觉上也会被感知为“斑块”。优质厂家的厚度公差控制在±10%以内。

FPC反射率。FPC表面的白色阻焊层不是纯装饰。高反射率的白色油墨（反射率>85%）可以把向下散射的光线反射回上方。低反射率的FPC会损失这部分光，同时造成亮度不均。

安装弯曲程度。COB灯带沿平面安装时均匀性最好。如果扭曲或者侧向弯折，FPC局部受力可能造成芯片位移或荧光层微裂纹，引入局部亮斑或暗斑。

市场上的“伪无光斑”产品

这个坑踩的人不少。

一些低价产品号称“COB无光斑”，实际上是用SMD贴片灯珠加上一条半透明的硅胶散射条。灯珠还是那些灯珠，间距还是那个间距。硅胶散射条只能稍微模糊光线，做不到真正的混光。

鉴别方法：用放大镜看发光面。真COB看到的是密集排列的微小芯片，芯片之间只有荧光胶填充。伪COB看到的是灯珠外壳的轮廓，两颗灯珠之间有明显的凹陷或缝隙。

另一个办法：在10厘米距离正对灯带看。真COB看不出任何离散的发光点。伪COB即使加了散射条，还是能看到隐隐约约的灯珠位置。

项目应用中的光斑控制要点

给工程商和设计师几个实操建议。

安装槽深度影响。COB灯带装在灯槽里，灯槽边缘到出光口的距离越深，光线路径越长，混光越充分。浅灯槽（深度<灯带宽度的1.5倍）即使使用COB灯带，出光口边缘仍可能有亮度渐变。

扩散板配合使用。对均匀度要求极高的项目，在COB灯带前面加一层半透扩散板或者扩散膜。COB灯带本身已经无光斑，加扩散板是为了消除灯槽边缘的亮度过渡痕迹。

供电均匀性影响亮度均匀。单端供电过长时，尾端亮度下降。亮度从高到低的渐变不会产生“光斑”，但会造成整条灯带亮度不均。双端供电或中段馈电能解决这个问题。

常见误区澄清

误区一：COB灯带完全看不到任何光学痕迹。

实际不是。即使无光斑，铝槽拼接处、转角处、出光口边缘仍然可能存在亮度痕迹。这些属于安装问题，不是灯带本身的问题。

误区二：所有COB灯带无光斑效果一样。

芯片密度320和1280的产品，贴在10厘米距离观察，差异明显。按项目实际观察距离选型。

误区三：COB灯带亮度比SMD低才能无光斑。

亮度均匀性和光通量是两个独立的维度。高密度COB灯带可以同时实现高亮度和高均匀度，只是成本更高。
